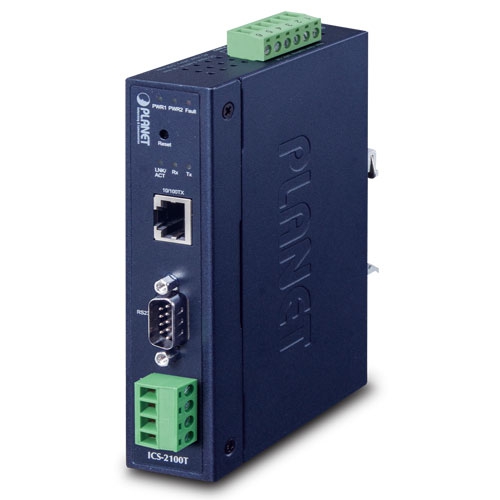

Конвертер PLANET ICS-2100T

Последовательные порты

1 x DB9, вилка для RS232

1 x 4-контактный клеммный блок для RS422 / RS485

Серийные стандарты

RS232 / 4-проводный RS422 или RS485 / 2-проводный RS485

Скорость передачи (скорость передачи данных)

От 50 до 921 кбит / с

Биты данных

5, 6, 7, 8

Тип четности

1, 1.5, 2

Стоповый бит

Нечетный, Четный, Нет, Пробел, Отметить

Управление потоком

RTS / CTS и DTR / DSR (только RS232)

XON / XOFF

Сигналы

RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx +, Tx-, Rx +, Rx-, GND
4-проводный RS485: Tx +, Tx-, Rx +, Rx-, GND
2-проводный RS485 : Данные A (+), Данные B (-), GND

Интерфейс Ethernet

Порты Ethernet

1 х RJ45

Стандарт

10 / 100BASE-TX

Расстояние

100 м

Защита от электростатического разряда

6 кВ

Защита от перегрузки

2 кВ

Аппаратное обеспечение

Монтаж

Комплект DIN-рейки и ушко для настенного монтажа

Вложение

IP 30 металл

Размеры (Ш x Г x В)

32 х 87,8 х 135 мм

Масса

392 г

Светодиодные индикаторы

Система: Power 1, Power 2, Fault, SYS
TP Порт: Link / Активный
последовательный порт: Tx и Rx

Требования к питанию

9 ~ 48 В постоянного тока / 24 В переменного тока,
резервное питание с защитой от обратной полярности

Потребляемая мощность

Полная нагрузка
9 В постоянного тока: 0,35 А (3,15 Вт)
12 В постоянного тока: 0,28 А (3,36 Вт)
24 В постоянного тока: 0,12 А (3 Вт)
48 В постоянного тока: 0,08 А (3,84 Вт)

Коннектор

Съемная 6-контактная клеммная колодка для входа питания
Контакт 1/2 для питания 1,
контакт 3/4 для сигнализации неисправности,
контакт 5/6 для питания 2

Аварийная сигнализация

Обеспечивает один релейный выход для сбоя питания
Допустимый ток реле сигнализации: 1 А при 24 В постоянного тока

Кнопка сброса

<5 секунд: перезагрузка системы
> 5 секунд: заводские настройки

Управление

Интерфейсы управления

Управление через Интернет
Управление через консоль Telnet
Управление утилитой VCOM на базе Windows
SNMPv1, v2c / SNMP Trap
Мониторинг UNI-NMS
Утилита PLANET Smart Discovery

Версия IP

IPv4 и IPv6

Режим работы

TCP-сервер
TCP-клиент
UDP-клиент
Виртуальный COM
RFC2217 Подключение пары
Telnet-сервера
- удаленное (ведомое)
соединение пары - локальное (ведущее)
сервер / клиент преобразователя Modbus

Платформа утилит Virtual COM поддерживает

Только для Windows :
Windows XP
Windows Server 2003
Windows 7
Windows Server 2008
Windows 8 (необходимо установить последнюю версию WinPcap)
Windows Server 2012 (необходимо установить последнюю версию WinPcap)
Windows 10

Безопасность

Разрешить макс. 4 доступных хоста / диапазона IP-адресов

SNMP MIB

RFC1213 MIB-II
RFC1317 RS232-подобная MIB

Соответствие стандартам

Соответствие нормативным требованиям

FCC, часть 15, класс A,
сертификация CE, класс A

Тестирование стабильности

IEC60068-2-32 (свободное падение)
IEC60068-2-27 (удар)
IEC60068-2-6 (вибрация)

Стандарты

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 854 Telnet
RFC 958 NTP
RFC 1591 DNS (только клиент)
RFC 1908 SNMPv2c
RFC 2068 HTTP
RFC 2131 DHCP-клиент
RFC 2732 Формат для Буквальные адреса IPv6 в URL-адресах
RFC 3315 DHCPv6-клиент
RFC 3513 Архитектура адресации IPv6
RFC 3596 DNSv6
RFC 4443 ICMPv6
EIA / TIA RS232 / 422/485

Нормативное одобрение

RoHS

Среда

Рабочая Температура

-40 ~ 75 градусов Цельсия

Температура хранилища

-40 ~ 85 градусов C

Влажность

5 ~ 95% (без конденсации)
